1、四核 ARM Cortex-A7 and RISC-V MCU
2、250ms快速開機
3、2.0Tops NPU
4、14M ISP with 3幀 HDR
5、支持3個攝像頭同時輸入
6、4K H.264/H.265 視頻編碼和解碼
產品介紹
1. 產品簡介

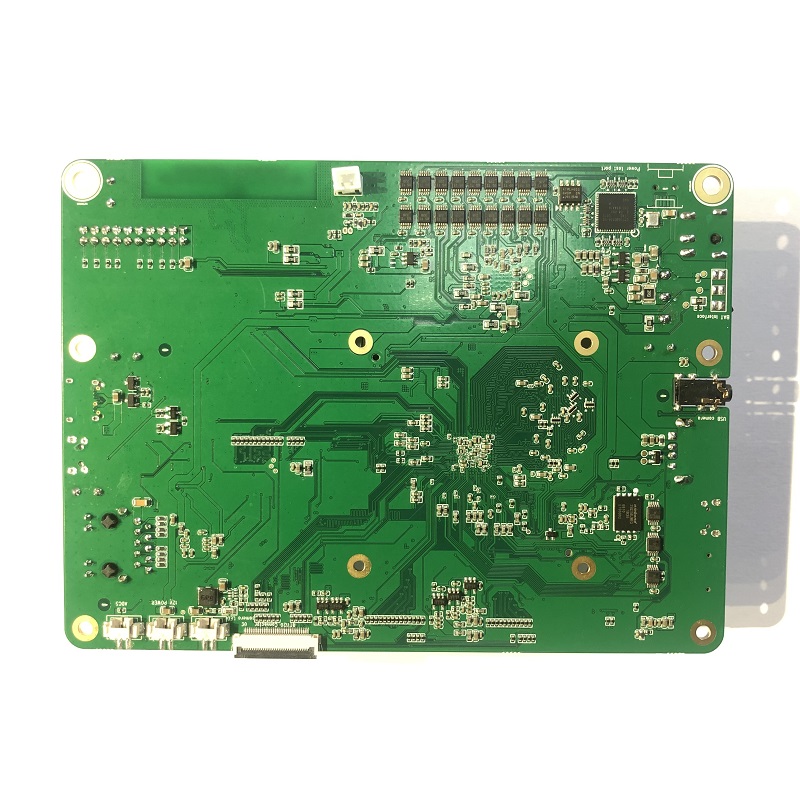

HT-RV1126開發板是常州海圖信息科技股份有限公司推出的一款以瑞芯微 RV1126 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。HT-1126集多種優勢于一身，強勁的處理器性能提供了強悍的視頻處理和編解碼能力，可以同時編解碼4K H.264/H.265 30fps視頻，處理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。
HT-RV1126開發板采用8GB eMMC，DDR為2GB，RV1126芯片性能見下表：
詳細參數 | |
CPU | ? 四核ARM Cortex-A7 |
| ? RISC-V MCU | |
NPU | ? 2.0Tops, support INT8/ INT16 |
內存 | ? 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4 |
| ? 支持eMMC 4.51, SPI Flash, Nand Flash | |
| ? 支持快速開機 | |
顯示 | ? MIPI-DSI/RGB 接口，1080P60fps |
2D圖形加速引擎 | ? 支持旋轉, x/y鏡像 |
| ? 支持alpha圖層混合 | |
| ? 支持放大、縮小 | |
多媒體 | ? 1400萬 ISP 2.0 with 3幀 HDR(Line-based/Frame-based/DCG) |
| ? 同時支持2組MIPI CSI /LVDS/sub LVDS和一組16-bit并口輸入 | |
| ? 4K H.264/H.265 30fps 視頻編碼 -3840 x 2160@30 fps+720p@30 fps encoding | |
| ? 4K H.264/H.265 30fps 視頻解碼 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding | |
外圍接口 | ? 千兆以太網接口，具有TSO(TCP Segmentation Offload)網絡加速 |
| ? USB 2.0 OTG and USB 2.0 host | |
| ? 兩個 SDIO 3.0 接口for Wi-Fi and SD卡 | |
| ? 8通道 I2S with TDM/PDM, 2通道I2S |
2、硬件規格參數
項目 | 類型 | 型號參數 | 說明 | |
核心配置 | 處理器 | RV1126 | MPU | l 四核 ARM Cortex-A7 a l RISC-V MCU |
NPU | 2.0Tops | |||
存儲 | 內存 | DDR3 | DDR3*2 1GB | |
存儲 | EMMC | 16GB | ||
SPI FLASH | ||||
板載功能 | 電源 | 電源輸入 | DV12V/2A | |
按鍵 |
X7 | 主菜單、功能按鈕*2、recovery鍵、 maskrom模式鍵、復位鍵、開關鍵 | ||
USB | X3 | DEBUG、OTG、HOST | ||
Camera插座 | X5 | CIF Camera*2、MIPI Camera*2、BT1120 Camera | ||
LCM MIPI連接座 | Mipi信號輸出 | 接mipi屏 | ||
MIC_ARRAY Interface擴展接口 | X1 | 進行MIC設備調試開發 | ||
網口1 | MDI | 1000M/100M/10M | ||
JTAG Debug調試座 | X1 | 通過JTAG進行調試開發
| ||
TF | X1 | SDMMC 2.0/3.0 | ||
工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） | |||
3、軟件規格參數
Linux |
Uboot | 版本 | U-Boot |
啟動方式 | 支持從eMMC 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 4.19 | |
支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
RTC | 硬件時鐘驅動，保存系統時間 | ||
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB host 驅動 | ||
USB device | USB device 驅動 | ||
INPUT | Sensor 驅動 | ||
MMC/SD | MMC/SD 控制器驅動 | ||
I2S | I2S 總線驅動 | ||
OUTPUT | MIPI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
eMMC | eMMC 驅動 | ||
DDR | DDR驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
I2C | I2C驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route 等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
技術支持與服務
1、技術支持
協助判斷產品是否存在故障
開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
2、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
